Bộ điều khiển tụ bù – Đặc tính kỹ thuật và hướng dẫn lắp đặt

50 lượt xem

Bộ điều khiển tụ bù là một thiết bị vô cùng quan trọng trong ngành điện, chúng là thiết bị trung tâm của tủ điện bù tự động với nhiều tính năng thông minh, hữu dụng. Vậy bộ điều khiển tụ bù có đặc điểm gì? Cùng Cơ khí TT tham khảo khái niệm, đặc tính kỹ thuật và hướng dẫn lắp đặt bộ điều khiển tụ bù chi tiết nhất ngay dưới đây nhé!

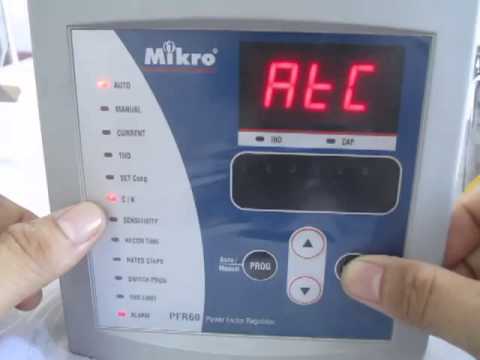

Hướng dẫn cài đặt bộ điều khiển tụ bù Mikro PFR60

Cấu tạo, chức năng bộ điều khiển tụ bù Mikro

Bộ điều khiển tụ bù Mikro được thiết kế theo hướng tối ưu nhất, được giám sát liên tục để kiểm soát được sự tiêu hao công suất phản kháng của hệ thống. Từ đó có thể tính toán được chương trình tích hợp sẵn và bù phản kháng bằng cách đóng, ngắt lần lượt các cấp tụ điện.

Bộ điều khiển này có chức năng thông minh, giúp cải tiến khả năng đóng cắt lặp lại và đảm bảo được hệ số công suất mong muốn, nâng cao tuổi thọ cho contactor và tụ bù.

Chức năng của bộ điều khiển

  • Chức năng đo lường: Hệ số dòng điện, công suất, độ méo dạng THD
  • Chức năng điều chỉnh, cài đặt thông số: Độ nhạy, hệ số công suất, thời gian đóng lặp lại
  • Chức nananwg cảnh báo, còi báo động, ngõ ra là đèn.

Đặc tính kỹ thuật chính của bộ điều khiển tụ bù Mikro

  • Sử dụng bộ xử lý đóng cắt thông minh
  • Tự đống điều chỉnh hệ số C/K và số cập định mức
  • Tự động đổi cực tính của biến dòng
  • Lập trình độ nhạy
  • Hiển thị thông số: dòng điện, hệ số công suất cos, tổng sóng THD của dòng điện
  • Báo động quá áp, thiếu áp, bù lố, bù thiếu, THD quá ngưỡng
  • Lập trình báo động, điều khiển quạt
  • Tương thích với IEC 61000-6-2
  • Sử dụng thân thiện

Hướng dẫn lắp đặt bộ điều khiển tụ bù Mikro

  • Bước 1: Lưu ý kích thước dập lỗ cho các bộ điều khiển tụ bù Mikro. Có thể tham khảo thông số trên bảng hướng dẫn đi kèm sản phẩm hoặc phần liệt kê trên Model.
  • Bước 2: Lựa chọn mức điện áp phù hợp cho tủ. Điện thường sử dụng ở Việt Nam là 220V/380V. Chính vì thế, ta có thể chọn loại điện áp 220V hoặc 415V. Nên nhớ nếu sử dụng điện áp 220V thì điện cấp đầu vào cũng phải sử dụng 220V (dùng điện 380V sẽ bị chập cháy). Nếu sử dụng điện áp 415V thì điện áp cấp vào điện áp dây. Nếu bạn sử dụng điện 3 pha thì bắt buộc phải dùng nguồn nuôi 220VAC.
  • Bước 3: Lựa chọn sơ đồ để đấu dây theo hướng dẫn đi kèm và phụ thuộc vào các trường hợp khác nhau.

Sơ đồ đấu dây bộ điều khiển tụ bù Mikro

Sơ đồ đấu dây bộ điều khiển tụ bù Mikro sử dụng điện áp 3 pha 220V/380V. Trong đó, cuộn dây contactor 220V và điện áp nuôi là 220V.

Sơ đồ đấu dây bộ điều khiển tụ bù Mikro sử dụng điện áp 3 pha 220V/380V. Trong đó, cuộn dây contactor 220V và điện áp nuôi là 380V hoặc 415V.

Hướng dẫn cài đặt bộ điều khiển tụ bù Mikro PFR60

Các phím chức năng của điều khiển tụ bù Mikro PFR60

  • a : 3 led 7 đoạn hiển thị các giá trị
  • b : 2 đèn hiển thị cos chậm (IND) hay cos nhanh (CAP)
  • c : các đèn led hiển thị trạng thái hoặc thông số của từng cấp
  • d : nút Up : chuyển đổi menu, chỉnh tăng giá trị, …
  • e : Nút Mod / Scrol dùng để đổi menu
  • f : Nút Down điều chỉnh giảm giá trị, đổi menu…
  • g : Nút Program cài đặt các thông số
  • h : đèn báo chế độ bù bằng tay(Manual) hoặc tự động (Auto)
  • g : Các đèn báo hiển thị các thông số đang được theo dõi hay cài đặt

Các bước cài đặt bộ điều khiển tụ bù Mikro

Bước 1 : Cài đặt hệ số cos(phi)

  • Đầu tiên cần cấp điện nguồn và nhấn MODE/SCROLL => đèn Set Cos(phi) sáng.
  • Nhấn nút PROGRAMS để chỉnh hệ số Cos(phi). Nhấn nút UP/DOWN chọn hệ số Cos(phi) theo yêu cầu. Thông số này thường cài đặt từ 0.90 đến 0.98 cảm (Đèn IND trong hiển thị b sáng). Cài đặt Cos(phi)=0.95

Bước 2 : Cài đặt hệ số C/K

Hệ số C/K có thể cài tự động nhưng nên thiết lập bằng tay để bộ điều khiển có thể hoạt động chính xác hơn.

Trước tiên cần biết số CK cần nhập là gì. Đây là hệ số được tính bằng công thức đi kèm tài liệu của sản phẩm hoặc có thể tra trong bảng sau:

Ví dụ: Sử dụng bộ điều khiển 6 cấp để điều khiển bù 4 cấp tụ, mỗi cấp tụ là 20KVar, 415V, biến dòng sử dụng là loại 250/5A => Hệ số C/K là 0.56.

Tiến hành chỉnh : Nhấn MODE/SCROLL cho đến khi đèn C/K sáng => PROGRAMS để thay đổi giá trị C/K =>UP hoặc DOWN lên tới hệ số C/K là 0.56 => PROGRAMS để xác nhận thay đổi giá trị C/K.

Bước 3 : Cài đặt các bước tụ

Ví dụ ta dùng 4 cấp có cùng dung lượng 20Kvar thì cần làm như sau:

Nhấn nút MODE/SCROLL => đèn RATED STEPS sáng=> nhấn PROGRAMS để thay đổi giá trị các bước tụ (đèn số 1 sáng). Nhấn nút PROGRAMS để tiếp tục thay đổi giá trị này => UP hoặc DOWN cho đến khi đạt giá trị 001 =>PROGRAMS để xác nhận thay đổi.

Nhấn nút UP =>đèn số 2 sáng. Tiến hành đổi cacsc bước tụ số 2 thành 001 như trên. Nhập 001 cho các bước tụ 3,4. Sau đó nhập các giá trị 000 cho các bước tụ 5,6 và kết thúc cài đặt bước tụ.

Bước 4 : Cài đặt chương trình điều khiển Mikro PFR60

Đầu tiên, tiến hành cài đặt chương trình điều khiển bù bằng tay để kiểm tra các contactor. Nhấn nút MODE/SCROLL cho đến khi đèn SWITCH PRO sáng. Nhấn nút PROGRAMS để thay đổi chương trình điều khiển. Nhấn nút UP hoặc DOWN chọn chương trình điều khiển bằng tay (n-A). Nhấn nút PROGRAMS để xác nhận thay đổi.

Để kiểm tra lại, ta nhấn nút MODE/SCROLL cho đến khi đèn MANUAL sáng. Nhấn nút UP từng lượt và quan sát. Nếu sau mỗi lần nhấn có 1 contactor tác động thì phần mạch điều khiển và chương trình bù bằng tay hoạt động tốt. Nhấn nút DOWN để cắt các cấp tụ bù ra.

Sau khi đã kiểm tra điều khiển bù bằng tay, ta tiến hành chuyển sang chương trình điều khiển bù tự động như sau:

Nhấn nút MODE/SCROLL cho đến khi đèn SWITCH PRO sáng. Nhấn nút PROGRAMS để thay đổi chương trình điều khiển. Nhấn nút UP hoặc DOWN chọn chương trình điều khiển tự động (Aut). Nhấn nút PROGRAMS để xác nhận thay đổi.

Các thông số cần lưu ý khi cài đặt bộ điều khiển tụ bù Mikro

  • Hệ thống công suất: Khi cài đặt cần tùy theo yêu cầu của nơi đặt. Thông thường, hệ số công suất phải lớn hơn 0,9 nếu không sẽ bị phạt VC. Bộ điều khiển sẽ đóng các cấp tụ theo lần lượt đến khi đạt được hệ số mong muốn.
  • Hệ số C/K: Thể hiện thời gian trễ khi đóng cắt, được tính toán dựa trên cấp tụ nhỏ nhất.
  • Độ nhạy: Giúp cài đặt tốc độ đóng ngắt tụ điện. Giá trị độ nhạy càng lớn thì tốc độ đóng ngắt càng chậm.
  • Thời gian đóng lặp lại: Thời gian trễ sau bao lâu thì cấp tụ được đóng lại và khoảng thời gian này cần đảm bảo lớn hơn thời gian xả/nạp điện của tụ bù.

Chương trình đóng cắt

Chương trình đóng cắt của bộ điều khiển tụ bù bao gồm:

Chương trình đóng ngắt Manua

Manuna giúp bật các cấp tụ thực hiện bằng tay bằng các nút bấm như UP – lên va Dow xuống.

Chương trình đóng ngắt Rotational

Chúng có nguyên lý hoạt động tương tự nhue trên, theo thứ tự đóng trước sẽ được ngắt trước vafg điều khiển bằng tay.

Chương trình đóng cắt Automatic

Sử dụng nguyên ly đóng cắt tự động, thông minh, trình tự đóng cắt linh hoạt dựa theo căn cứ của đặc tính sử dụng trước đó. Thời gian đóng cắt ngắn nhất, cấp số nhỏ nhất. Chương trình này đảm bảo cho tuổi thọ của contactor và tụ bù.

Chương trình đóng cắt Four – Qua

Tương tự chương trình Auto nhưng hoạt động 2 chiều, thu phát công suất tốt. Để hoạt động được nó phải chắc chắc rằng cực tính CT kết nối đúng.

Dưới đây là tín hiệu đèn để nhận biết các tính năng trong chương trình:

  • Đèn Manual sáng lên => đóng cắt bằng tay
  • Chương trình “ROT”, “AUT”, “FQE” thì đèn Auto sáng
  • Đèn cấp tụ ở trạng thái On đóng và ngược lại

Một số loại bộ điều khiển tụ bù Mikro phổ biến nhất hiện nay

Dưới đây là một số loại bộ điều khiển tụ bù chất lượng nhất hiện nay:

BỘ ĐIỀU KHIỂN TỤ BÙ MIKRO 6 cấp

Thông số kỹ thuật:

  • Sử dụng bộ vi xử lý điều khiển đóng ngắt tự động thông minh.
  • Tự động xác lập hệ số C/K hoặc cài đặt bằng tay
  • Tự động điều chỉnh cực tính của biến dòng (CT) nếu đấu ngược.
  • Thông số hiển thị: Hệ số COSφ; Dòng thứ cấp; và Báo lỗi.
  • Hiển thị SỐ bằng LED 7 đoạn.
  • 4 chế độ cài đặt đóng ngắt: Auto / Auto Rotate / 4-quadrant / Manual.
  • Cấp cuối cùng có thể cài đặt thành tiếp điểm cảnh báo (Alarm) khi có sự cố hoặc tiếp điểm cho quạt (Fan) làm mát.
  • Bảo vệ và báo lỗi khi: Quá /Thấp áp; Quá /Thấp dòng; Quá /Thấp hệ số COSφ.
  • Nguồn điện điều khiển 220VAC – 240VAC / 380VAC – 415VAC.
  • Đáp ứng tiêu chuẩn IEC 61000-6-2.
  • Kích thước (h x w x d): 96 x 96 x 90 mm.

BỘ ĐIỀU KHIỂN TỤ BÙ MIKRO 14 cấp

Thông số kỹ thuật:

  • Sử dụng bộ vi xử lý điều khiển đóng ngắt tự động thông minh.
  • Tự động xác lập hệ số C/K hoặc cài đặt bằng tay.
  • Tự động điều chỉnh cực tính của biến dòng (CT) nếu đấu ngược.
  • Thông số hiển thị: Hệ số COSφ; Dòng thứ cấp; Báo lỗi; Thành phần sóng hài
  • Hiển thị SỐ bằng LED 7 đoạn.
  • 4 chế độ cài đặt đóng ngắt: Auto / Auto Rotate / 4-quadrant / Manual.
  • Cấp cuối cùng có thể cài đặt thành tiếp điểm cảnh báo (Alarm) khi có sự cố hoặc tiếp điểm cho quạt (Fan) làm mát.
  • Bảo vệ và cảnh báo khi: Quá /Thấp áp; Quá /Thấp dòng; Quá /Thấp hệ số COSφ;
  • Giới hạn thành phần sóng hài cao (THD Limit).
  • Nguồn điện điều khiển 220VAC – 240VAC / 380VAC – 415VAC.
  • Đáp ứng tiêu chuẩn IEC 61000-6-2, KEMA.
  • Kích thước (h x w x d): 144 x 144 x 90 mm.

BỘ ĐIỀU KHIỂN TỤ BÙ MIKRO 12 cấp 1 CT

Thông số kỹ thuật:

  • Màn hình LCD 2 inch 64 x 128 dot matrix có đèn nền.
  • Sử dụng bộ vi xử lý điều khiển đóng ngắt tự động thông minh.
  • Tự động xác lập hệ số C/K hoặc cài đặt bằng tay.
  • Tự động điều chỉnh cực tính của biến dòng (CT) nếu đấu ngược.
  • Thông số hiển thị: Hệ số COSφ; Dòng thứ cấp; Báo lỗi; Sóng hài bậc cao(THD); Nhiệt độ; Trạng thái đóng/ cắt các cấp.
  • 5 chế độ cài đặt đóng ngắt: Auto / Auto Rotate / 4-quadrant / Linear/ Manual.
  • Có thể cố định “Fixed” các cấp đóng trực tiếp theo yêu cầu người sử dụng.
  • Có tiếp điểm riêng cho quạt (Fan): Fixed on/ Output on/ Nhiệt độ/ Không dùng.
  • Có tiếp điểm tín hiệu, có thể liên kết với 10 tín hiệu cảnh báo của PFRLCD.
  • Bảo vệ và cảnh báo khi: Quá /Thấp áp; Quá /Thấp dòng; Quá /Thấp hệ số
  • COSφ ; Quá nhiệt; Lỗi cực tính CT; %THDI; Ngắt khi không có điện áp.
  • Đo và hiển thị sóng hài bậc cao (dạng đồ thị hoặc dạng bảng).
  • Nguồn điện điều khiển 85Vrms – 265Vrms.
  • Đáp ứng tiêu chuẩn IEC 61000-6-2, IEC 61000-6-4.
  • Kích thước (h x w x d): 144 x 144 x 122 mm.

Trên đây là những thông tin chi tiết nhất về bộ điều khiển tụ bù, đặc điểm, đặc tính kỹ thuật và hướng dẫn lắp đặt bộ điều khiển tụ bù chi tiết nhất. Nếu bạn đọc còn thắc mắc hoặc có câu hỏi xin vui lòng liên hệ với Cơ Khí TT để được giải đáp nhanh chóng nhất nhé!
