Hiện nay cùng với sự phát triển của khoa học kỹ thuật, tại các công ty nhà máy hay cụm dân cư không thể thiếu sự tồn tại của tủ điện công nghiệp. Tuy nhiên, để lắp đặt tủ điện công nghiệp một cách đúng đắn và chính xác nhất thì ai cũng không thể làm được. Chính vì vậy, hôm nay, xưởng cơ khí T&T xin giới thiệu với các bạn cách lắp tủ điện công nghiệp chi tiết nhất cùng những mẫu tủ công nghiệp phổ biến hiện nay nhé.

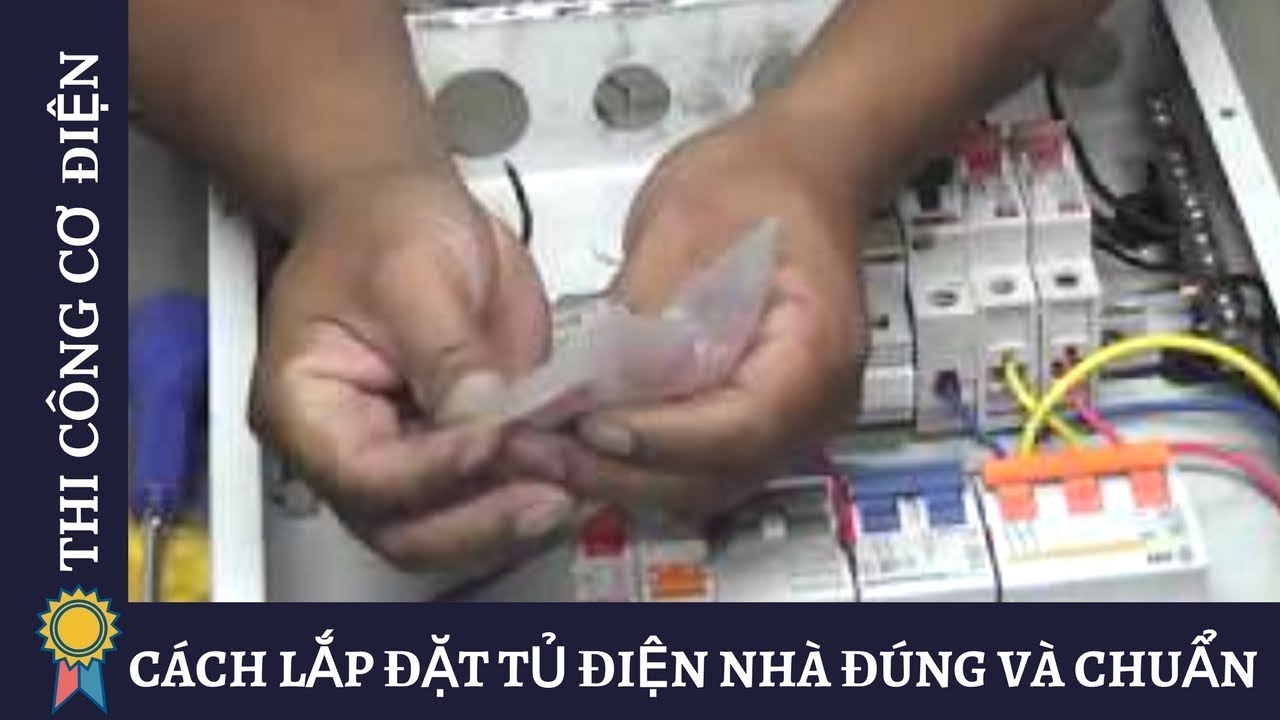

Đầu tiên, chúng ta cùng xem cách gắn tủ điện theo video sau đây:

Phụ lục nội dung

Định nghĩa về tủ điện nghiệp vụ

Tủ điện công nghiệp là hộp chứa các thiết bị điện như cầu dao, mạch điện, cầu chì, đầu nối… của toàn bộ hệ thống điện giúp người dùng điều khiển nguồn điện khi cung cấp, phụ tải cho bất kỳ hệ thống nào . Kích thước tủ điện công nghiệp lớn hơn nhiều so với các tủ điện trong gia đình và có mạch điện liên kết và kết nối rất phức tạp. Làm như vậy, việc hiểu và biết rõ những nguyên lý khi lắp đặt sẽ giúp tủ điện đảm bảo an toàn và chất lượng cho người sử dụng, tránh những tai nạn về điện không đáng có.

Chi tiết từng bước để lắp đặt tủ điện công nghiệp một cách chính xác nhất

Xây dựng tủ điện công nghiệp không phải là một công việc đơn giản. Do đó, họ cần hết sức lực và tỉ mỉ để có thể có được tủ điện đảm bảo chất lượng.

Lập bản đồ bổ sung phân tích nguyên lý hoạt động của thiết bị tương tự

Sơ đồ phân tích các thiết bị điện rất quan trọng vì phải sắp xếp các thiết bị sao cho hợp lý, đầy đủ và tối ưu hóa để chúng không bị cồng kềnh mà vẫn giảm giá thành thành công. Một điều quan trọng là chúng ta phải tính toán trước để thay đổi hoặc mở rộng các thiết bị trong thời gian này.

Lập sơ đồ thiết kế rất quan trọng vì chúng là công đoạn đầu tiên trong quá trình cài đặt. Nếu ngay từ bước này xảy ra sai sót sẽ dẫn tới công việc phải làm lại từ đầu nên cẩn thận khi lập sơ đồ thiết kế đỏi hỏi sự cẩn thận, chug.

Khảo sát giá thành của các loại vật liệu, thiết bị

Theo sơ đồ lập ra ban đầu, cần tìm loại thiết bị điện có chất lượng tốt, đảm bảo và sắp xếp chúng theo thứ tự hợp lý. Sản xuất cơ khí T&T khuyến khích người mua nên hướng tới những đại lý lớn và có bảo hành để sử dụng.

Mua tủ điện phù hợp với kích thước để chứa những thiết bị điện đã mua

Bên ngoài tủ, họ thường gia công thêm những lỗi trống để gắn thêm các thiết bị như đồng hồ, nút bấm, đèn báo. Để hoàn thành những vị trí này, chúng tôi có 2 cách để thực hiện. Nếu khách hàng yêu cầu độ chính xác cao và phức tạp, vỏ tủ sẽ được gia công bằng máy cắt CNC. Còn khi khách hàng không có nhu cầu nhiều thì thông thường sẽ cắt bằng mũi khoan khoét.

Các nguyên tắc khi lắp thiết bị điện vào vỏ tủ điện công nghiệp:

Các thiết bị thông báo như đèn báo, ứng dụng, loại đồng hồ đo được đặt ở phía trên.
Các thiết bị điều khiển được sắp xếp ở bên dưới như nhấn nút, cầu dao, quy tắc.
Sắp xếp quy tắc, nút ấn của thiết bị theo hàng ngang hoặc hàng dọc. Một thiết bị là một hàng để dễ dàng điều khiển và vận hành.
Một số vị trí có lỗi trống để kết nối với thiết bị bên ngoài như quạt thông gió hoặc nơi kết nối dây bên ngoài tủ điện cần có mạng lưới che chắn chuột hoặc côn trùng xâm nhập và làm hỏng dây điện.

Thiết lập, sắp xếp các bộ phận lên bảng điện

Việc gắn thiết bị lên bảng điện rất quan trọng vì chúng không chỉ cần lắp sao cho thuận tiện trong quá trình vận hành mà vẫn phải đảm bảo tính thẩm mỹ. Bảng thông thường được tạo bằng cách ép vật liệu sắt ở độ cao 10mm hoặc đặt theo chiều ngang. Theo đó, các thiết bị cũng được sắp xếp theo vị trí như sau:

Các thiết bị điều khiển đặt phía trên bao gồm: rơ le (rơ le bảo vệ, rơ le trung gian), cảm biến điện từ, bộ điều khiển.
Các thiết bị đóng cắt đặt ở phía dưới bao gồm aptomat, khởi động từ và contactor.
Aptomat tổng thông thường được đặt ở phía trên cùng bên trái hoặc trung tâm tụ điện, tùy vào cách phân bố, sắp xếp của từng người.
Phần cầu đấu dây điện đặt phía dưới cùng để thuận tiện đấu, nối các loại dây điện khác nhau

Kiểm tra các thiết bị điện trước khi lắp đặt

Đấu dây điện

Đầu nối dây dẫn điện và đầu cốt thường có rất nhiều loại dây: dây xanh, dây đỏ, dây vàng, dây đen…Do vậy, chúng cần được sắp xếp một cách khoa học. Có thể đánh số thứ tự dễ dàng vận hành, sửa chữa khi xảy ra sự cố bất ngờ. Với những loại dây đặc biệt như dây tín hiệu độ nhạy cao cần lớp vỏ chống nhiễu bên ngoài, dây mạch lực và tín hiệu cần phân bổ xa nhau và lắp trong những ống ghen khác biệt.

Người thợ điện luôn lắp dây mạch động lực trước rồi mới rồi mới lắp dây điều khiển. Tất cả các dây điều khiển và dây mạch lực cần nối vuông góc với nhau.

Kiểm tra độ an toàn cách điện giữa các thiết bị và bảng điện sau khi lắp đặt

Kiểm tra từng phần của bảng điện xem đã chắc chắn và hợp lý hay chưa. Quan trọng là các thiết bị trên bảng điện phải đúng với sơ đồ điện đã được thiết lập từ trước. Riêng đối với tủ điện bằng sắt, thợ điện sẽ sử dụng bóng đèn 300W bằng cách sử dụng điện lưới nối tiếp. Nếu phát hiện ra lỗi sai cần phải sửa lại nhanh chóng.

Kiểm tra lần 2 đối với tải nhỏ trước khi lắp các thiết bị vào tủ

Để an toàn, các thiết bị cần được kiếm tra lần nữa. Trước khi lắp vào bảng điện tổng, những thiết bị trên được thử độ an toàn với tải áp nhỏ. Sau khi kết luận mọi bộ phận vận hành bình thường thì mới cho lắp vào tổng bộ điện.

Lắp đặt khung chân để lắp tủ và kéo nguồn dây về phía tủ điện công nghiệp

Sau khi xác định xong phần bên trong của tủ điện công nghiệp, chúng ta kiểm tra phía bên ngoài vỏ tủ. Việc lắp khung chân cho vỏ tủ là điều cần thiết để tránh những trường hợp nền đất bị ẩm ướt gây nên những nguy hiểm không đang có. Tiếp theo đó, những nguồn dây nào được kết nối phía tủ điện cần được kéo về phía vỏ tủ.

Thử lại lần cuối tất cả độ an toàn của các thiết bị phía bên trong và bên ngoài.

Kết thúc quá trình lắp đặt, thợ điện thử lại độ an toàn của toàn bộ hệ thống trong tủ điện công nghiệp. Ngoài ra cần kiểm tra dây nối đất đã đảm bảo tiêu chuẩn lõi đồng, chất liệu mềm nhưng khó đứt.

Những nguyên tắc cần chú ý khi lắp tủ điện công nghiệp

Sắp xếp hướng điện lưới vào và ra sao cho hợp lý cho công nhân dễ dàng thao tác và sử dụng.
Tránh để tủ điện bị ẩm hơi và dính nước.
Lắp thêm bóng đèn 220V để sử dụng trong trường hợp khi cần kiểm tra hoặc bảo dưỡng tủ điện công nghiệp chỉ cần thắp sáng đèn cho sáng.
Thứ tự sắp xếp ráp dây: dây nhỏ điều khiển, dây to công suất sau đó mới lắp khung và hàn các tiếp điểm.

Địa chỉ cung cấp và lắp đặt tủ điện công nghiệp

Cơ khí T&T là một trong những đơn vị lâu đời chuyên cung cấp và lắp đặt các thiết bị và tủ điện công nghiệp. Chúng tôi có đội ngũ nhân viên nhiều kinh nghiệm và tỉ mỉ, đảm bảo phục vụ quý khách được hài lòng về chất lượng dịch vụ. Tất cả những sản phẩm của chúng tôi cam kết đều được kiểm định chất lượng đầu vào và có chứng chỉ chất lượng nên luôn nhận được lòng tin của khách hàng mọi lúc mọi nơi. Chỉ cần nhấc điện thoại và gọi điện tới số điện thoại 0977.188.089, đội ngũ nhân viên sẽ tư vấn cho các bạn chi tiết về những sản phẩm của chúng tôi.

Những mẫu hàng được ưa chuộng tại cơ khí T&T

Sau đây, chúng tôi xin giới thiệu với các bạn một số mẫu hàng của cơ khí T&T mà hiện nay đang được ưa chuộng trên thị trường.

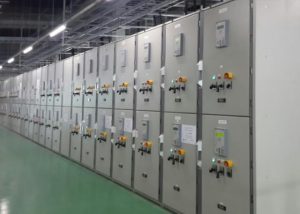

Tủ điện công nghiệp trong sản xuất

Vỏ tủ điện công nghiệp

Một số hình ảnh thực tế quá trình sản xuất và lắp ráp tủ điện công nghiệp

Dưới đây là những hình ảnh của quá trình chúng tôi thi công lắp đặt những sản phẩm tủ điện công nghiệp tại các doanh nghiệp.

Sản xuất tủ điện công nghiệp tại xưởng sản xuất

Quy trình thiết kế và lắp đặt tủ điện

Kích thước của các loại tủ điện công hiện nay

Dưới đây chúng tôi xin giới thiệu và mô tả kích thước các loại tủ công nghiệp được phân chia theo vị trí lắp đặt nhé.

Tủ điện công nghiệp trong nhà

Chiều dài (cm)	Chiều rộng (cm)	Chiều cao (cm)
50	70	20
50	70	25
60	80	20
60	80	25
600	800	300
700	1000	300
800	1200	300
800	1200	400
800	1400	400
800	1500	400
800	1600	400

Tủ điện công nghiệp lắp đặt ngoài trời

Chiều dài	Chiều rộng	Chiều cao
25	30	15
30	40	16
30	40	20
40	60	25
600	800	300
700	1000	300
800	1200	300
800	1200	400
800	1500	400
800	1600	400

Tủ điện công nghiệp loại nổi

Chiều dài	Chiều rộng	Chiều cao
16	21	10
19	27	10
20	30	10
20	30	15
20	30	20
20	35	10
20	35	15
30	40	10
30	40	15
30	40	20
35	45	15
35	45	18
35	45	20
40	450	18
40	60	18
40	60	25

Tủ điện công nghiệp loại chìm

Chiều dài	Chiều rộng	Chiều cao
16	21	10
19	27	10
20	30	10
20	30	15
20	30	20
30	40	15
40	50	20
40	60	20
50	70	20
60	80	20

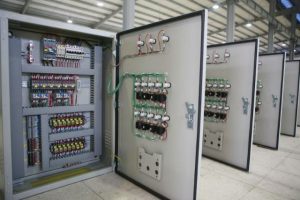

Phân biệt các loại tủ điện công nghiệp

Hiện nay có những loại tủ điện công nghiệp chính như sau:

Tủ điện phân phối

Tủ điện phân phối thường được lắp đặt trong nhà và được thiết kế đạt tiêu chuẩn IEC. Tác dụng chính là phân phối nguồn điện cho các phụ tải còn lại.

Tủ điện công nghiệp phân phối

Tủ điện điều khiển nguồn trung tâm

Tác dụng chính để sử dụng vận hành đóng ngắt, đảo chiều, thay đổi tốc độ của động cơ.

Tủ điện điều khiển trung tâm

Tủ điện ATS (tủ điện chuyển mạch)

Tác dụng chính của tủ điện ATS là bảo vệ và xử lý trường hợp xảy ra sự cố nguồn lưới, chuyển từ nguồn lưới sang máy phát điện khi nguồn lưới có vấn đề.

Tủ điện ATS

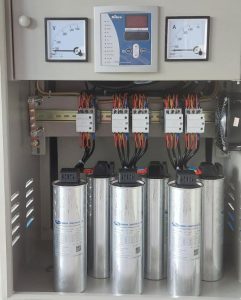

Tủ điện bù công suất

Cũng như tên gọi, tủ điện có tác dụng để tải bù công suất để cho các phụ tải có đầy đủ công suất chạy máy, hỗ trợ cho phân xưởng, thương mại.

Tủ điện bù công suất

Tủ điện phòng cháy chữa cháy

Tủ điện có tác dụng để phòng trong trường hợp xảy ra hỏa hoạn. Khi đó, động cơ bơm nước sẽ được khởi động một cách tự động.

Tủ điện bơm phòng cháy chữa cháy

Bản vẽ, sơ đồ nguyên lý của tủ điện công nghiệp

Dưới đây là bản vẽ của tủ điện công nghiệp gửi tới khách hàng như sau.

Sơ đồ và bản vẽ tủ điện công nghiệp

Trên đây là những thông tin về lắp đặt tủ điện công nghiệp mà chúng tôi muốn gửi tới khách hàng. Mong rằng, những thông tin trên phần nào đã giúp cho các bạn nắm được những kiến thức cơ bản và giúp ích trong quá trình tìm hiểu và lắp đặt. Các bạn cũng có thể gọi điện hoặc trực tiếp tới địa chỉ của chúng tôi để được đội ngũ nhân viên tư vấn kĩ càng, chu đáo hơn nhé.
