Máng cáp cho tòa nhà là một thành phần không thể thiếu trong hệ thống quản lý cáp điện, đặc biệt tại các công trình hiện đại. Với vai trò bảo vệ dây cáp, tăng tính thẩm mỹ và đảm bảo an toàn, máng cáp giúp tối ưu hóa việc lắp đặt và bảo trì hệ thống điện. Việc lựa chọn và sử dụng máng cáp phù hợp sẽ nâng cao hiệu quả vận hành và kéo dài tuổi thọ cho công trình.

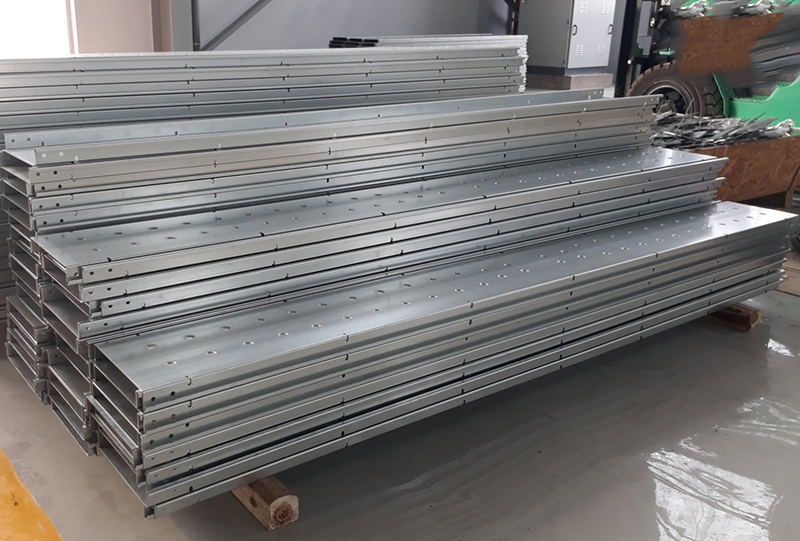

Máng cáp là gì? Đặc điểm của máng cáp cho tòa nhà

Máng cáp, còn được gọi là máng điện, là hệ thống dùng để đỡ và lắp đặt các loại dây điện, cáp điện hoặc đường ống trong các công trình như tòa nhà, nhà máy, khu công nghiệp. Chức năng chính của máng cáp là bảo vệ dây dẫn khỏi các tác động từ môi trường bên ngoài, đồng thời tạo sự gọn gàng và tăng tính thẩm mỹ cho hệ thống điện.

Máng cáp cho các tòa nhà thường có những đặc điểm nổi bật sau:

• Máng cáp thường có dạng hình hộp chữ nhật dài, được làm từ các vật liệu như tôn, thép mạ kẽm, inox hoặc nhôm. Bề mặt có thể được sơn tĩnh điện hoặc mạ kẽm để chống gỉ sét và tăng độ bền.

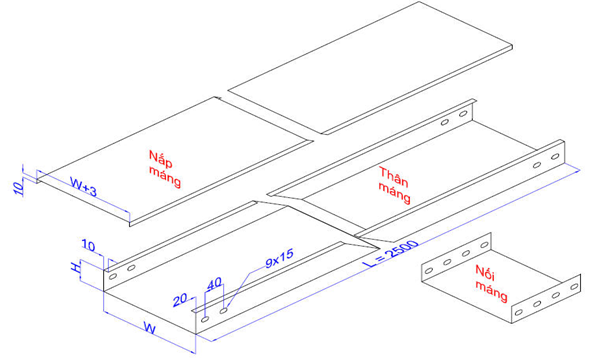

• Chiều dài tiêu chuẩn của máng cáp thường là 2,5 mét, với độ dày và chiều rộng đa dạng, phù hợp với nhu cầu cụ thể của từng công trình.
• Kích thước thông dụng của máng cáp gồm: 100×50; 150×100; 200×100; 300×100; 400×100; 500×100… Ngoài ra, máng cáp cũng được thiết kế linh hoạt theo yêu cầu của khách hàng.
• Độ dày máng cáp: 0.8mm; 1.0mm; 1.2mm; 1.5mm; 2.0mm; 2.5mm…

Phân loại máng cáp cho tòa nhà

Tùy theo cấu trúc cũng như vật liệu mà máng cáp sẽ được phân thành nhiều loại khác nhau.

Phân loại theo cấu trúc

Dựa trên cấu trúc, máng cáp cho tòa nhà được phân loại như sau:

• Máng cáp thẳng: Đây là loại máng cáp cơ bản và phổ biến nhất, thường có chiều dài từ 2,5m đến 3m, có thể kèm nắp hoặc không. Máng cáp thẳng được sử dụng để dẫn cáp theo các đoạn đường thẳng trong tòa nhà, giúp bảo vệ và sắp xếp gọn gàng hệ thống dây dẫn.

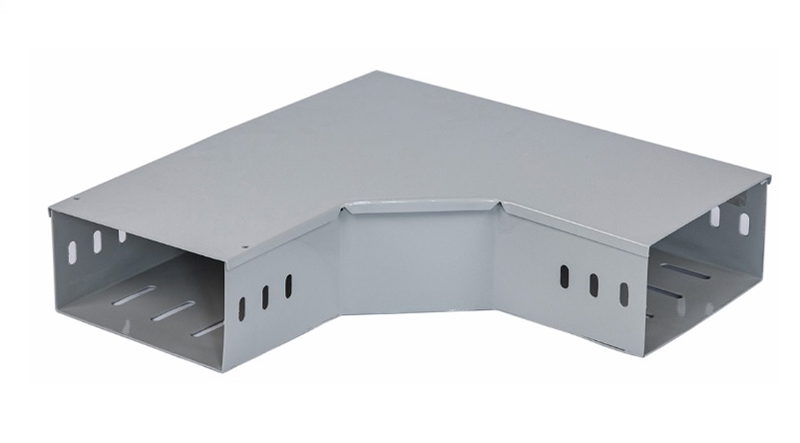

• Máng cáp co ngang (cút chữ L): Loại máng cáp này được thiết kế để chuyển hướng hệ thống cáp theo góc 90°, thường được gọi là cút L. Cút L có chức năng rẽ trái hoặc phải trong một hệ máng cáp, với hai đầu có thể bằng nhau hoặc không, tùy thuộc vào yêu cầu lắp đặt cụ thể.

• Máng cáp co lên và co xuống: Máng cáp co lên được sử dụng để chuyển hướng cáp từ đoạn thẳng đi lên trên, trong khi máng cáp co xuống dẫn hướng cáp từ đoạn thẳng đi xuống dưới. Cả hai loại này giúp điều chỉnh hướng đi của cáp theo chiều dọc, phù hợp với thiết kế không gian của tòa nhà.

• Máng cáp chữ T và chữ X: Máng cáp chữ T được thiết kế để chia hệ thống cáp thành ba hướng, cho phép phân nhánh cáp tại các điểm giao nhau. Tương tự, máng cáp chữ X cho phép chia cáp thành bốn hướng, tạo sự linh hoạt trong việc bố trí và mở rộng hệ thống cáp trong tòa nhà.

Phân loại theo vật liệu

• Máng cáp thép sơn tĩnh điện: Loại máng cáp này được chế tạo từ thép và phủ một lớp sơn tĩnh điện bên ngoài, giúp chống rò rỉ điện và ngăn ngừa ăn mòn, gỉ sét. Máng cáp sơn tĩnh điện thường được sử dụng trong các tòa nhà, lắp đặt tại các vị trí như hành lang, trục thẳng đứng, đảm bảo an toàn và tăng tính thẩm mỹ cho hệ thống điện.
• Máng cáp thép mạ kẽm nhúng nóng: Được sản xuất từ thép và sau đó mạ kẽm bằng phương pháp nhúng nóng, loại máng cáp này có khả năng chống ăn mòn cao, phù hợp cho việc lắp đặt ngoài trời hoặc trong môi trường có độ ẩm cao. Máng cáp mạ kẽm nhúng nóng thường có giá thành cao hơn so với các loại khác.
• Máng cáp Inox: Được chế tạo từ thép không gỉ (Inox), loại máng cáp này có khả năng chống ăn mòn và chịu nhiệt tốt, đảm bảo độ bền cao trong môi trường khắc nghiệt. Máng cáp Inox thường được sử dụng trong các công trình yêu cầu tiêu chuẩn vệ sinh cao hoặc trong môi trường hóa chất.

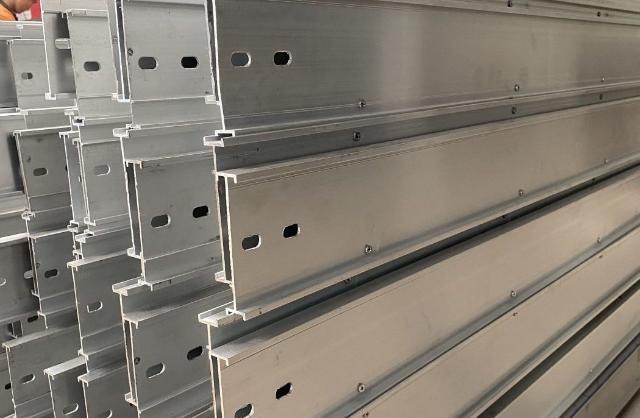

• Máng cáp nhôm: Sản xuất từ nhôm, loại máng cáp này có trọng lượng nhẹ, khả năng chống ăn mòn tốt và dễ dàng lắp đặt. Máng cáp nhôm thường được sử dụng trong các tòa nhà cao tầng hoặc những nơi cần giảm tải trọng cho kết cấu.

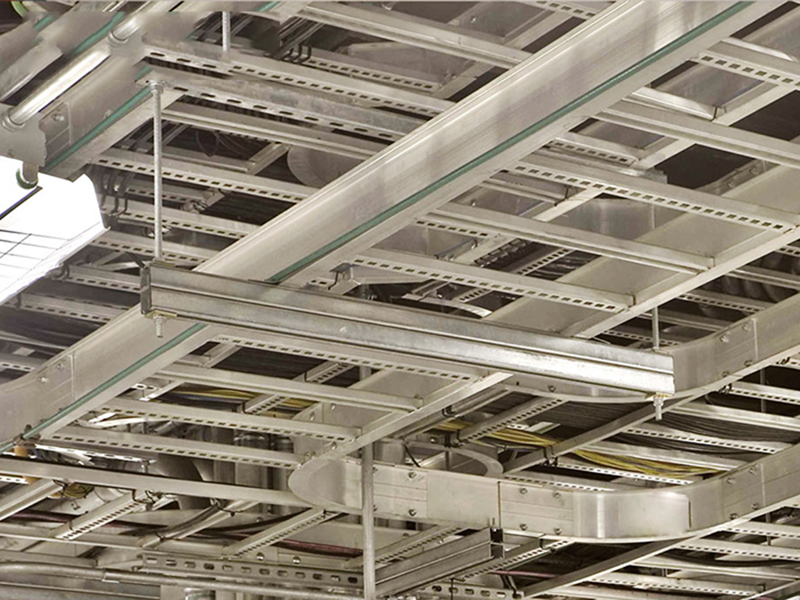

Lợi ích khi sử dụng máng cáp cho tòa nhà

Trong các tòa nhà, việc sử dụng hệ thống máng cáp mang lại nhiều lợi ích như:

Tiết kiệm không gian công trình

Sử dụng máng cáp giúp tối ưu hóa không gian trong tòa nhà nhờ khả năng sắp xếp hệ thống dây dẫn gọn gàng, khoa học. Thay vì để dây dẫn chồng chéo hoặc trải dài khắp các hành lang và khu vực kỹ thuật, máng cáp tập hợp tất cả dây cáp vào một khu vực cố định. Điều này không chỉ giúp không gian kỹ thuật rộng rãi hơn mà còn tạo điều kiện thuận lợi cho các đội ngũ kỹ thuật khi kiểm tra, sửa chữa hoặc bảo trì hệ thống. Với các tòa nhà lớn như văn phòng, chung cư, hoặc bệnh viện, việc tiết kiệm không gian là yếu tố quan trọng để đảm bảo thiết kế gọn gàng và hiện đại.

Bảo vệ hệ thống dây điện

Máng cáp được thiết kế để bảo vệ dây dẫn khỏi các tác động từ môi trường như độ ẩm, bụi bẩn và các va đập cơ học. Đặc biệt, trong các tòa nhà có môi trường khắc nghiệt hoặc phải đối mặt với nguy cơ mối mọt, chuột cắn, máng cáp đóng vai trò như một lớp vỏ chắn bảo vệ chắc chắn. Điều này giúp dây cáp không bị hư hại, tránh các sự cố như đứt dây, chập cháy hay mất tín hiệu. Ngoài ra, máng cáp cũng hỗ trợ giúp dây dẫn tản nhiệt tốt hơn, nhờ vậy giảm nguy cơ cháy nổ do quá tải nhiệt.

Tiết kiệm chi phí nhân công, vật liệu

So với các phương pháp lắp đặt hệ thống dây dẫn truyền thống như đi dây bằng ống hoặc dây nổi, máng cáp giúp tiết kiệm đáng kể cả về nhân công lắp đặt và vật liệu. Việc lắp đặt máng cáp đơn giản hơn nhiều, nhờ cấu trúc lắp ráp dễ dàng và khả năng tái sử dụng. Trong quá trình bảo trì hoặc mở rộng hệ thống, việc thay thế hoặc bổ sung dây dẫn trong máng cáp cũng nhanh chóng hơn, từ đó giảm đáng kể chi phí vận hành dài hạn.

Đảm bảo an toàn

Máng cáp còn hỗ trợ bảo an toàn trong hệ thống điện của tòa nhà. Nhờ việc sắp xếp dây dẫn có trật tự, nguy cơ hỏa hoạn do chập điện hoặc dây bị nóng quá mức được giảm thiểu đáng kể. Ngoài ra, máng cáp cũng ngăn ngừa các tai nạn liên quan đến việc vướng dây hoặc tiếp xúc với dây dẫn. Đối với các tòa nhà đông người, đặc biệt là văn phòng và chung cư, đảm bảo an toàn điện là yếu tố bắt buộc và máng cáp là một giải pháp hữu hiệu để thực hiện điều đó.

Quy trình thiết kế, gia công thang máng cáp

Để việc thi công, lắp đặt máng cáp cho tòa nhà thuận lợi, an toàn, bản thiết kế đường dẫn giữ vai trò đặc biệt quan trọng. Để thực hiện thiết kế, hoàn thành bản vẽ, kỹ sư cần thực hiện theo quy trình rồi khái quát chúng thành bản vẽ khi trao đổi với khách hàng.

Dựa theo diện tích, số lượng người sử dụng và những yếu tố xây dựng khách, kỹ sư sẽ lên phác thảo bản vẽ thiết kế. Từ đó, mô hình đa chiều sẽ được dựng lên nhằm hiện thực những yêu cầu cũng như dễ nắm bắt các tiêu chuẩn. Từ những mô hình này, khách hàng và bên thi công sẽ nhận được bản vẽ và vô tả chi tiết. Việc hoàn thiện thiết kế không chỉ giúp khách hàng hình dung về hệ thống máng cáp mà còn giúp dự trù được nguyên liệu, lựa chọn chất lượng và số lượng phù hợp, giúp tiết kiệm chi phí thi công.

Hướng dẫn quy trình lắp đặt thi công thang máng cáp đúng tiêu chuẩn

Để đảm bảo chất lượng, độ bền cũng như tránh mắc sai sót thi công, việc hiểu rõ quy trình thiết kế, gia công thang mang cáp cho tòa nhà là vô cùng quan trọng. Để thực hiện lắp đặt tháng máng cáp, người thi công cần nắm rõ và thực hiện trình tự theo các bước sau:

Kiểm tra chất lượng từng bộ phần trước khi thi công

Trước khi tiến hành thi công, việc kiểm tra đúng số lượng và chất lượng từng bộ phận thang máng cáp là vô cùng cần thiết. Trong thực tế, khi sản xuất, nhiều chi tiết bị lỗi, không đồng đều dễ khiến việc thi công gặp sự cố. Chính vì vậy, viêc kiểm tra chất lượng đúng chuẩn sẽ giúp đảm bảo an toàn và chất lượng công trình đúng theo yêu cầu.

Đo đạc thang máng cáp và chân để cắt theo đúng chuẩn kích thước

Tùy vào diện tích công trình cũng như số lượng thang máng sử dụng mà bạn cần tiến hành đo cắt. Thang máng cáp và chân khi  sử dụng phải có kết quả tương thích, phù hợp với nhau, giúp chân ráp khớp với thang máng. Việc này sẽ giúp các mối nối được chắc chắn, đảm bảo an toàn và tiêu chuẩn kỹ thuật xây dựng. Nếu có hai phần không khớp nhau, cần cẩn thận tiến hành đo cắt theo yêu cầu.

Cố định chắc chắn thang máng cáp

Máng cáp cho tòa nhà thường được thi công với diện tích lớn, độ cao vượt tầm nên việc cố định chắc thang sẽ giúp đảm bảo an toàn cho thi công. Thang máng cáp phải được gắn chắc chắn với những điểm hỗ trợ hoặc tường vây định trước, đảm bảo cố định chúng trước khi sử dụng.

Thực hiện nối đất thang máng cáp

Thang máng cáp là một phần trong hệ thống dẫn điện, bởi vậy, việc nối đất hệ thống, đảm bảo an toàn điện là vô cùng cần thiết. Thang máng phải được nối đất giúp hạn chế nguy cơ chập hỏng, điện giật gây mất an toàn, dễ hư hỏng thiết bị điện liên quan.

Thực hiện kiểm tra, nghiệm thu sau lắp đặt

Sau khi hoàn thành công đoạn lắp đặt, máng cáp điện phải được kiểm tra toàn bộ, đảm bảo không xảy ra sai sót, rò rỉ. Khâu an toàn này giúp đảm bảo an toàn cho người sử dụng cũng như đảm bảo độ bền cho hệ thống. Đặc biệt, việc kiếm tra cũng giúp phát hiện và khắc phục sớm những sự cố nếu có.

Tiêu chí lựa chọn máng cáp cho tòa nhà

Lựa chọn lắp đặt máng cáp cho tòa nhà cần lưu ý các tiêu chí sau:

Chất liệu phù hợp với môi trường lắp đặt

Việc lựa chọn chất liệu của máng cáp cần dựa trên môi trường cụ thể nơi máng cáp được lắp đặt. Trong các tòa nhà, nếu máng cáp được sử dụng trong nhà, chất liệu như thép sơn tĩnh điện là lựa chọn phù hợp vì khả năng chống gỉ sét và tính thẩm mỹ cao. Tuy nhiên, trong môi trường ngoài trời hoặc khu vực ẩm ướt, máng cáp mạ kẽm nhúng nóng hoặc inox sẽ bền hơn do khả năng chống chịu tốt trước tác động của thời tiết, độ ẩm và hóa chất. Chất liệu phù hợp đảm bảo tuổi thọ dài lâu cho máng cáp và giảm chi phí thay thế, bảo trì.

Kích thước và tải trọng đáp ứng nhu cầu hệ thống cáp

Kích thước và khả năng chịu tải của máng cáp cần được tính toán dựa trên số lượng và loại cáp điện, cáp mạng cần lắp đặt. Máng cáp quá nhỏ có thể gây tình trạng chen chúc dây dẫn, ảnh hưởng đến hiệu quả vận hành và làm tăng nguy cơ cháy nổ. Ngược lại, máng cáp quá lớn sẽ làm lãng phí không gian và tăng chi phí. Đội ngũ kỹ thuật cần đánh giá kỹ lưỡng tải trọng của hệ thống dây dẫn và đảm bảo máng cáp có khả năng chịu được tải trọng này cả trong hiện tại và khi mở rộng hệ thống trong tương lai.

Khả năng chống ăn mòn và độ bền

Khả năng chống ăn mòn và độ bền là tiêu chí quan trọng để máng cáp hoạt động hiệu quả trong thời gian dài. Các loại máng cáp làm từ vật liệu chống gỉ như inox hoặc thép mạ kẽm nhúng nóng phù hợp cho các môi trường có độ ẩm cao, gần biển hoặc tiếp xúc với hóa chất. Độ bền của máng cáp giúp hệ thống điện duy trì ổn định, giảm thiểu sự cố kỹ thuật và chi phí thay thế. Bên cạnh đó, lớp sơn tĩnh điện hoặc lớp mạ kẽm cũng giúp bảo vệ máng cáp khỏi tác động cơ học hoặc điều kiện khắc nghiệt.

Phù hợp với tổng thể thiết kế tòa nhà

Ngoài các yếu tố kỹ thuật, máng cáp cần phù hợp với tổng thể thiết kế của tòa nhà để đảm bảo tính thẩm mỹ. Trong các công trình hiện đại, máng cáp thường được yêu cầu có màu sắc và kiểu dáng đồng bộ với hệ thống kỹ thuật khác. Điều này đặc biệt quan trọng trong các tòa nhà cao cấp, văn phòng, khách sạn, nơi yếu tố thẩm mỹ và chuyên nghiệp được ưu tiên hàng đầu. Một hệ thống máng cáp được lắp đặt tinh gọn, ẩn đi hoặc tích hợp hài hòa vào kiến trúc sẽ góp phần nâng cao giá trị của công trình.

Cơ khí TT – Đơn vị thi công, lắp đặt máng cáp cho tòa nhà uy tín

Trên thị trường hiện nay, rất nhiều đơn vị thi công máng cáp cho tòa nhà khiến khách hàng phân vân chọn lựa. Xưởng cơ khí T&T là một trong những đơn vị tiên phong trong lĩnh vực cung cáp sản phẩm cơ khí, phụ kiện xây dựng chất lượng cao, độ bền vượt trội.

Mỗi sản phẩm đều mang cả tâm huyết và cải tiến kỹ thuật không ngừng nghỉ của công ty. Sản xuất trên những dây chuyền hiện đại tiên tiến nhất, Cơ khí TT luôn mong muốn mang đến khách hàng những sản phẩm chất lượng, bền đẹp, “hàng nội chất lượng ngoại”. Đặc biệt, với chính sách tư vấn, ưu đãi hỗ trợ tận tâm, khách hàng không chỉ chọn lựa sản phẩm mà còn tuyệt đối hài lòng về chất lượng dịch vụ.

Máng cáp cho tòa nhà không chỉ là giải pháp quản lý hệ thống dây dẫn hiệu quả mà còn đóng vai trò quan trọng trong việc đảm bảo an toàn, thẩm mỹ và tối ưu hóa không gian. Với khả năng bảo vệ dây điện, tiết kiệm chi phí và đáp ứng các tiêu chuẩn kỹ thuật hiện đại, máng cáp là lựa chọn không thể thiếu để nâng cao chất lượng và tuổi thọ của các công trình xây dựng.
