Hướng dẫn lắp đặt sơ đồ đấu nối tủ điện CHI TIẾT chuẩn nhất

38 lượt xem

Tủ điện là sản phẩm quen thuộc, được ứng dụng nhiều trong các lĩnh vực đời sống. Tuy nhiên, không phải ai cũng hiểu rõ về vai trò cũng như sơ đồ đấu nối tủ điện an toàn, đúng kỹ thuật.

Trong bài viết dưới đây, chúng tôi sẽ giới thiệu đến các bạn 6 bước đấu nối tủ điện. Hi vọng đây sẽ là tài liệu tham khảo hữu ích giúp bạn vận hành thiết bị an toàn, đảm bảo hiệu quả tốt nhất.

Tủ điện công nghiệp là gì?

Tủ điện công nghiệp nơi lưu trữ, bảo quả các thiết bị điện, cầu dao, mạch điều khiển, đấu nối,….từ đó điều khiển hệ thống cung cấp điện cho các thiết bị điện tại các xưởng, nhà máy hay khu chung cư.

Thông thường, tủ điện công nghiệp sẽ có kích thước lớn hơn nhiều so với các loại tủ điện gia đình. Hệ thống cấu trúc mạch phức tạp nhằm truyền tải lượng điện lớn.

Sơ đồ đầu nối tủ điện chi tiết nhất

Dưới đây là sơ đồ đấu nối tủ điện chi tiết nhất mà bạn có thể tham khảo:

Hướng dẫn đấu nối tủ điện chi tiết nhất

Quy trình lắp đặt đấu nối tủ điện

Quy trình lắp đặt đấu nối tủ điện được chia làm 6 bước cụ thể như sau:

Xác định thông số kỹ thuật để chọn thiết bị phù hợp

Để thực hiện đấu nối tủ điện, bạn cần tính thoát chi tiết để lựa chọn các thiết bị phù hợp nhất.

  • Với tủ điện phân phối hạ thế:

Bạn cần thiết lập rõ về số lượng nhánh cần phân phối, phụ tải để tính toán chính xác giá trị của thiết bị như: rơle, aptomat, dây dẫn,….

Các thiết bị cần cân đối giữa kinh tế và kỹ thuật, để tiết kiệm chi phí, không nên chọn các thiết bị có giá trị quá cao.

  • Đối với tủ điện điều khiển:

Cần hiểu rõ về yêu cầu công nghệ để tính toán và lựa chọn được các thiết bị tính năng thích hợp.

Tùy vào yêu cầu của chủ đầu tư cũng như mức độ thiết kế của hệ thống đấu nấu tủ điện mà bạn lựa chọn thiết bi phù hợp nhất.

Vẽ sơ đồ bố trí thiết bị, sơ đồ nguyên lý hoạt động

Việc thiết kế và vẽ sơ đồ bố trí thiết bị đóng vai trò vô cùng lớn trong việc cho ra đời tủ điện công nghiệp. Do đó, khi thiết kế cần đảm bảo các công năng đồng thời tối ưu chi phí, giảm vật tư. Ngoài ra, cần xem xét tới khả năng mở rộng, thay đổi hệ thống để việc sửa chữa, bảo trì đơn giản, thuận tiện hơn.

Quá trình thiết kế phải được đầu tư, giám sát kỹ, tránh các sai sót có thể xảy ra, dẫn đến việc phải thiết kế lại toàn bộ hệ thống từ đầu.

Thực tế có rất nhiều công cụ hỗ trợ giúp việc vẽ thiết kế tủ điện công nghiệp dễ dàng hơn. Tuy nhiên, phổ biến hơn cả vẫn là phần mềm Cad Electric. Dựa vào các công cụ hay phần mềm, bạn có thể tiến hành thiết kế sao cho chuẩn xác nhất.

Gia công, lắp đặt phần vỏ tủ

Sau khi hoàn thành việc vẽ sơ đồ bố trí, bạn cần xác định vỏ tủ điện. Sau đó gia công các gỗ trên mặt tủ để bố trí các thiết bị như: nút nhấn, đồng hồ, đèn báo,…..Qúa trình gia công vỏ tủ điện được tiến hành bằng máy CNC mang lại độ chính xác tuyệt đối.

Ngoài ra, các khâu uốn gấp, hoàn thiện sẽ được thực hiện đồng bộ trên dây chuyền công nghệ hiện đại. Khi lắp các thiết bị lên vỏ tủ điện, bạn cần tuân thủ những vấn đề sau:

  • Một số thiết bị như: đồng hồ đo dòng điện, đèn báo nguồn, đồng hồ chỉ thị, điện áp phải đặt ngang tầm mắt để nhân viên vận hành quan sát thông số dễ dàng
  • Thiết bị điều khiển: công tắc, nút bấm đặt phía dưới, ngang với ngực để điều khiển, vận hành thiết bị đơn giản hơn
  • Công tắc, nút ấn cần đặt trên 1 hàng để giúp vận hành thuận tiện hơn
  • Trên vỏ tủ phải có các vị trí khoan khoét thông với bên ngài như: vị trí đấu dây vào, quạt thông gió, lưới che chắn,…

Sắp xếp các thiết bị bên trong tủ

Để giảm ảnh hưởng độ nhiễu giữa các thiết bị cần phải sắp xếp, bổ trí các thiết bị điện trong tủ đúng cách, hợp lý. Điều này còn giúp chủ đầu tư tiết kiệm dây dẫn, tăng giá trị thẩm mỹ và tuổi thọ cho thiết bị.

Các thiết bị trong tủ điện công nghiệp phải được phân thành từng nhóm như sau:

  • Nhóm thiết bụ điều khiển: rơ le trung gian, rơ lẹ bảo vệ, cảm biến, bộ điều khiển bố trí ở góc phía trên
  • Nhó khí cụ điện đóng cắt: khởi động từ, contactor, aptomat bố trí 1 hàng ở phía dưới
  • Aptomat tổng bố trí ở trung tâm tủ điện giúp quá trình thao tác, vận hành dễ dàng hơn
  • Cầu đấu bố trí ở phía dưới dùng giúp việc đấu dây ra – vào dễ dàng

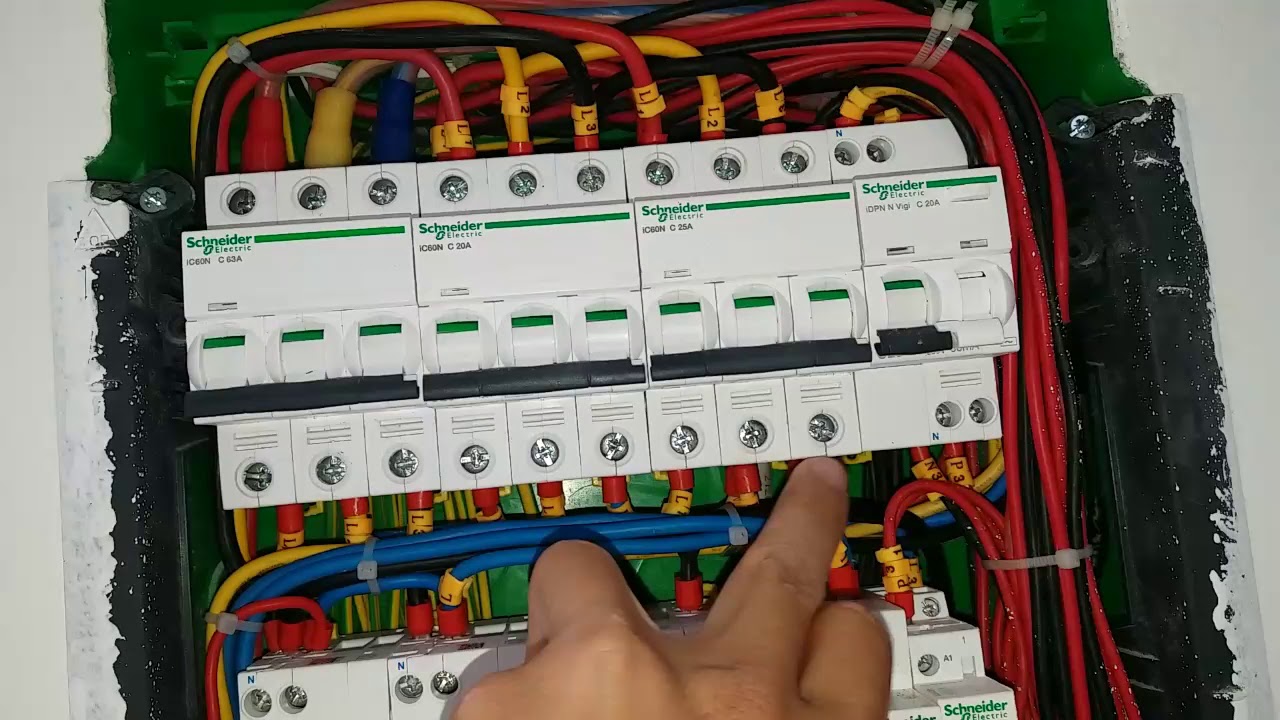

Đấu dây dẫn điện

Khi tiến hành dấu dây dẫn điện bạn cần lưu ý một số vấn đề sau:

  • Dây dẫn giữa các thiết bị cần bố trí gọn gàng, hợp lý
  • Đầu cốt phải phân màu, đánh số thứ tự để dễ dàng sửa chữa, kiểm soát
  • Dây mạch lực và dây tín hiệu bắt buộc phải có vỏ bọc để chống nhiễu
  • Dây phần mạch động lực đấu trước sau đó tới dây điều kheienr
  • Dây mạch lực và dây điều khiển phải bố trí vuông góc với nhau

Cấp nguồn, chạy không tải

Sau khi hoàn thành đấu dây, bạn cần sử dụng đồng hồ vạn năng đẻ kiểm tra lại hệ thống trước khi cấp nguồn. Lúc này, cần để tủ điện làm việc không tải để phát hiện các lỗi trước khi đấu tải.

Những lưu ý quan trọng khi lắp đặt tủ điện

Khi lắp đặt tủ điện công nghiệp, bạn cần lưu ý một số vấn đề sau:

  • Sơ đồ cần liên quan đến cách bố trí thiết bị trong tủ với 3 phần chính: mạch điều khiển, mạch công suất, mạch tự động
  • Tủ điện bố trí phù hợp với hướng điện ra và hướng điện lưới để đảm bảo an toàn
  • Phần cơ khí của tủ phải kín nước để tránh ảnh hưởng đến các thiết bị trong tủ. Tùy theo tổng các tải phụ bên dưới mà cường độ ngắt tự động được lựa chọn sao cho phù hợp nhất.
  • Trong tủ điện công nghiệp cần bố trí thêm ổ cắm điện 220V để khi bảo dưỡng dễ dàng hơn.
  • Các thiết bị cần được bố trí phù hợp theo từng nhóm để quá trình vận hành thuận tiện hơn
  • Sử dụng bóng đèn sơi tim 300w để kiểm tra dây nối đất của tủ công nghiệp.
