Bộ điều khiển ATS HAT530 – Đặc tính và thông số kỹ thuật

798 lượt xem

Bộ điều khiển ATS là một thiết bị đo điện áp vô cùng quen thuộc trong ngành cơ khí. Tuy nhiên rất nhiều người vẫn chưa nắm rõ được những đặc điểm cấu tạo cũng như nguyên lý hoạt động của chúng. Hiểu được điều đó, Cơ Khí TT sẽ giúp bạn tìm hiểu về bộ điều khiển ATS ngay sau đây nhé!

Xem thêm: TỦ ĐIỆN ATS LÀ GÌ? NGUYÊN LÝ HOẠT ĐỘNG CỦA TỦ ATS – CƠ KHÍ TT

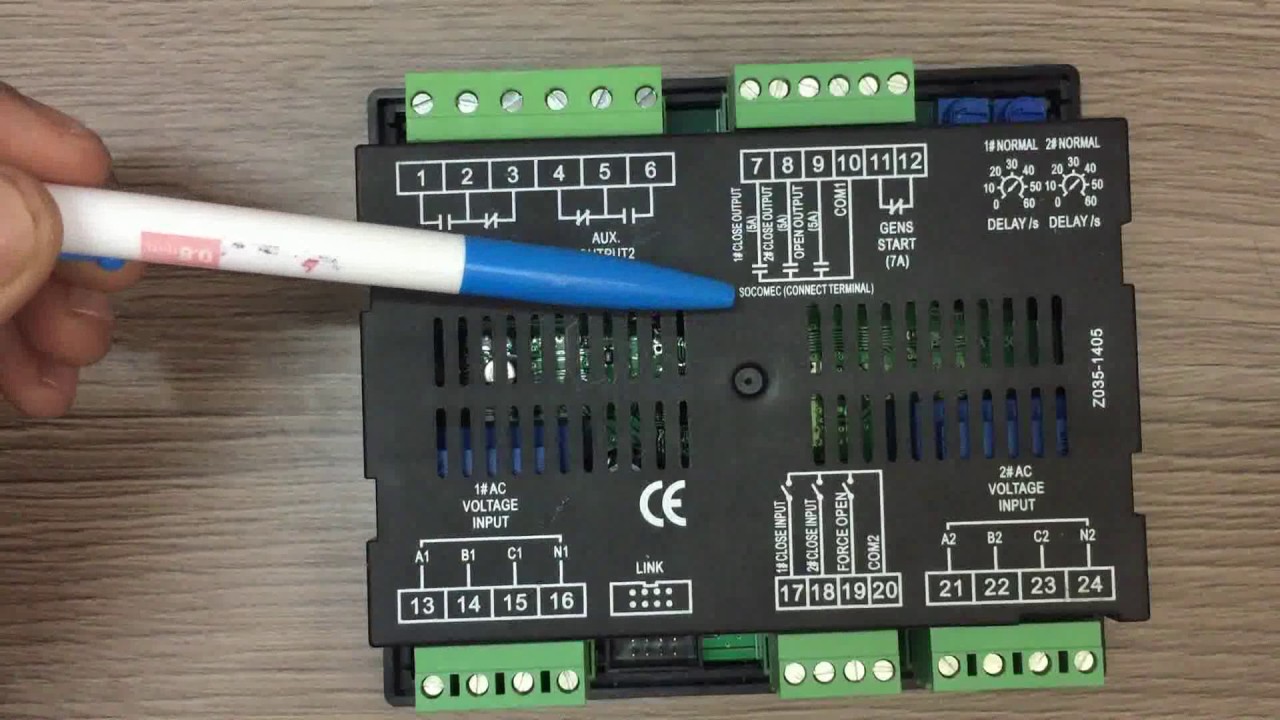

Bộ điều khiển ATS HAT530

Đặc tính của bộ điều khiển ATS HAT530

Bộ điều khiển ATS giúp giám sát dòng điện xoay chiều 3 pha 4 dây, 2 pha 3 dây và s cả điện áp 1 pha 2 dây. Những đặc tính của bộ điều khiển này được thể hiện như sau:

Đo lường và hiển thị điện áp xoau chiều 3 pha và tần số

1#                                                                                                           #2
Điện áp dây ( Uab, Ubc, Uca)                                                      Điện áp dây ( Uab, Ubc, Uca)
Điện áp pha ( Ua, Ub, Uc)                                                            Điện áp pha ( Ua, Ub, Uc)
Tần số Hz                                                                                     Tần số Hz

  • Chức năng bảo vệ trên dưới của điện áp, mất pha, sai thứ tự pha, trên/dưới tần số theo mặc định thì sai thứ tự pha và trên/dưới tần số bảo vệ sẽ bị vô hiệu hóa.
  • Thông số có thể cài đặt qua phầm mềm PC sử dụng Mo-dun SG72 hoặc Mo-dun chuyển đổi khác.
  • Thời gian chờ điện áp ổn định của #1 hoặc #2 là tối đa 60s, thời gian khởi động máy phát điện thay đổi từ 0
  • Có thể thiết lập mọi thông số thông qua bảng điều khiển phía trước.
  • Tín hiệu ngõ ra đóng có thể được thiết lập đóng dạng liên tục hoặc đóng kích nhả.

Bộ điều khiển ATS

Thiết kế 2 nguồn N riêng biệt

  • Nút nhấn chuyển chế độ Tự động/Tay.
  • Ngõ vào buộc mở: Khi ngõ vào này được kích hoạt, ATS đang ở vị trí Đóng thì nó sẽ buộc ngắt ATS này về vị trí Mở ( tác vụ này chỉ tác dụng với bộ ATS ON-OFF-ON )
  • Ngõ ra phụ 1 và Ngõ ra phụ 2 có thể thiết lập để chuyển đổi nguồn nuôi dể dàng.
  • LED gắn trên bảng điều khiển phía trước hiển thị rõ ràng trạng thái ATS đang chạy.
  • Tiếp điểm Relay ngõ ra chuyển nguồn #I và #II (CLOSE 1 #, 2 # CLOSE) có công suất 5A 250VAC /, tiếp điểm trống, ngoài ra nó có thể sử dụng trực tiếp Đóng/Cắt mà không cần thêm bất cứ relay phụ nào.
  • Tiếp điểm Relay ngõ ra khởi động máy phát điện ( GENS START ) có công suất 7A 250VAC /7A 28VDC, và là tiếp điểm trống thường đóng.
  • Thích hợp cho các hệ thống AC khác nha ( 3 pha 4 dây, 2 pha 3 dây và 1 pha 2 dây).
  • Khả năng chống nhiễu cao, thích hợp sử dụng trong môi trường phức tạp có điện từ nhiễu mạnh.
  • Mo-dun được thiết kế với vỏ nhựa ABS chống cháy, terminal đấu nối loại tháo lắp được, có kích thước nhỏ gọn, dễ lắp đặt và tiến hành bảo trì.

Đặc điểm kỹ thuật bộ điều khiến ATS

Đặc điểm kỹ thuật bộ điều khiển ATS HAT530

Điện áp hoạt động AC 170~277V Nguồn cung cấp AC liên tục L1N1/L2N2.
Công suất tiêu thụ Chế độ hoạt động < 3W ;       Chế độ chờ < 1W
Ngõ vào điện áp AC
3P4W ( ph-N )
1P2W ( ph-N )
2P3W (ph-N )
AC170~AC277V (ph-N)
AC170~AC277V (ph-N)
AC170~AC277V (ph-N)
Tần số định mức 50/60Hz
Ngõ ra relay Đóng 1# 5A   AC250V   tiếp điểm trống
Ngõ ra relay Đóng 2# 5A   AC250V   tiếp điểm trống
Ngõ ra relay Mở 5A   AC250V   tiếp điểm trống
Ngõ ra phụ 1 16A AC250V Tiếp điểm trống
Ngõ ra phụ 2 16A AC250V Tiếp điểm trống
Relay khời động máy phát điện 7A   AC250V   tiếp điểm trống
Tín hiệu vào đóng 1# Tác động khi kết nối với COM
Tín hiệu vào đóng 2# Tác động khi kết nối với COM
Kết nối Giao tiếp LINK , MOSBUS
Kích thước vỏ hộp 139mmx120mmx48mm
Kích thước lổ cắt vỏ tủ điện 130mmx111mm
Điều kiện làm việc Nhiệt độ : (-25~+70)°C;              Độ ẩm: ( 20~93)%RH
Điều kiện bảo quản Nhiệt độ: (-25~+70)°C
Cấp bảo vệ IP55
Cường độ cách điện Cho phép điện áp AC2.2kV giữa terminal điện áp cao và terminal điện áp thấp.
Dòng rò không quá 3mA hơn 1 phút
Trọng lượng 0.51kg

Trên đây là những thông tin chi tiết nhất về bộ điều khiển ATS HAT530. Hy vọng bài viết đã cung cấp được nhiều kiến thức bổ ích và cần thiết cho bạn đọc. Trân trọng!
